전산개표기! 제어용PC와 운용프로그램! 투표지분류기 직접 제어! (9)



- 한틀 관계자 말처럼 투표지분류기는 혼자선 아무 일도 할 수 없는 깡통이라!

최근 한틀시스템 관계자가 투표지분류기만으로는 아무 일도 할 수 없는 깡통이라는 말에서 개표기는 제어용 컴퓨터의 사양과 운영체제에 의해 결정된다는 사실이 잘 드러난다.

개표기는 전산개표시스템으로서 운영환경은 윈도우(WINDOW) 98 또는 ME를 운영제체로 채택하고 이를 바탕으로 운용프로그램이 장착되어있다.

시스템 메모리는 128MB 이상이고 하드디스크 용량은 최대처리매수에 기준으로 하되 6인 후보자용 투표지 기준 1매당 10KB 소요되며 네트워크 환경은 필요시에 중앙선관위의 서버와 리모트 네트워크를 구축한다.

개표기를 구성하는 장비(하드웨어) 사이에 이미지 인식 및 처리를 위한 연결하는 인터페이스 구성으로 살펴보면 투표지분류기가 제어용 컴퓨터의 주변기기로서 전산개표시스템를 구성하는 장비(하드웨어)에 불과함을 알 수 있다.

투표지분류기의 이미지제어부에 있는 이미지센서가 투표지의 이미지를 인식하는데 이 센서에서 인식된 이미지 데이터는 스카시(SCSI-Ⅱ) 인터페이스를 통해 제어용 컴퓨터에 전송되어 이미지 파일로 저장된다.

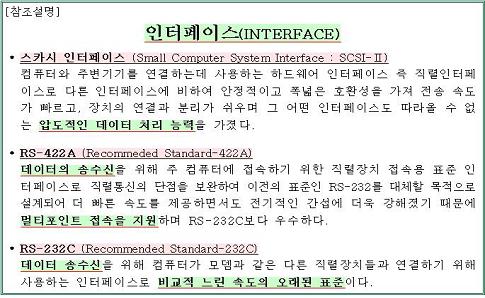

	^^^▲ 인터페이스 (SCSI-II / RS-232C / RS-422A)스카시 인터페이스(SCSI-II)와 사용자 인터페이스(RS-232C / RS-422A)에 대한 요약설명^^^

전송된 이미지 데이터를 판독하여 인식처리가 완료된 후 분류정보를 제어용 컴퓨터에서 명령하면 사용자 인터페이스(RS-232C)를 통해 투표지분류기로 전달되며 후보자별로 투표지를 포켓에 적재하기 위해 스태커를 제어하는 인터페이스(RS-422A)를 사용한다.

개표기에 있어 소프트웨어적 연결을 보면 투표지분류기가 제어용 컴퓨터에 장착된 운용프로그램을 통해 직접적으로 제어.구동되는바 이는 제어용 컴퓨터의 주변기기임을 단적으로 보여주는 실례라 할 것이다.

투표지분류기의 운용프로그램은 개표기 도입 당시 개발 목표를 투표지를 이미지로 인식하여 후보자별로 자동분류하고 후보자별 득표결과를 자동집계 처리한 후 그 결과를 통신망을 통해 중앙선관위로 전송하는 프로그램을 구축하는데 있었다.

이를 위해 응용프로그램 개발 당시 중앙선관위에서 운용 중이던 선거관리시스템과 연계하되 응용프로그램의 간편화, 안정화, 다양한 표현기능을 통하여 쉬운 사용자 인터페이스를 보장하고 개표 업무의 능력을 배가시키고자 했다.

개표기 도입당시 소프트웨어 시스템 구성도를 보면 PC 제어기 즉 제어용 컴퓨터는 윈도우(Window) 98/2000을 운영체제로 하며 스카시 인터페이스(SCSI-Ⅱ)와 통신프로토콜(TCP/IP)이 설치되어있다.

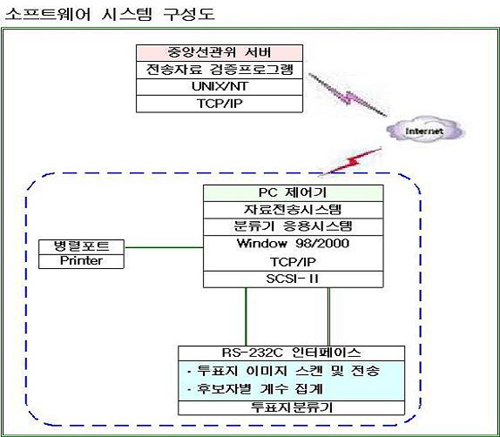

	^^^▲ 소프트웨어 시스템 구성도개표기 도입 당시 제작사가 밝힌 '소프트웨어 시스템 구성도'로 여기에 투표지분류기가 이미지를 스캔하여 전송하고 후보자별 계수. 집계함을 명백히 했다.^^^

제어용 컴퓨터가 투표지분류기가 이미지를 스캔하여 전송하면 (투표지)분류기 응용시스템으로 이미지 정보를 저장하고 투표지 분류정보를 투표지분류기로 전송한다.

또 자료전송시스템으로 계수.집계한 결과를 인터넷망으로 연결된 중앙선관위 서버를 통해 개표집계보고를 하도록 설계되어 있다.

투표지분류기는 사용자 인터페이스(RS-232C)가 장착되어 투표지분류기 응용프로그램에 의해 처리된 명령을 전송받아 투표지를 후보자별 포켓에 구분하여 적재한다.

투표지분류기는 투표지를 스캔하여 획득한 이미지 데이터를 스카시 인터페이스(SCSI-Ⅱ)를 통해 제어용 컴퓨터로 전송하고 후보자별 계수.집계한다고 되어있다.

제어용 컴퓨터는 이미지 정보를 파일로 저장하고 투표지분류기 응용시스템으로 이를 후보자별로 분류하여 포켓에 적재하도록 사용자 인터페이스(RS-232C)로 명령한다.

프린터는 제어용 컴퓨터와 병렬포터로 연결되어 제어용 컴퓨터의 명령에 의해 개표상황표를 출력한다.

투표지분류기의 성능향상을 위해 이미지인식처리 엔진프로그램의 성능개선을 위한 개발을 추구했다.

즉 투표지분류기를 제어, 운용하는 프로그램에는 이미지를 인식하여 처리하는 이미지인식처리 엔진프로그램이 존재함을 알 수 있다.

전산개표시스템에 사용되는 소프트웨어(응용프로그램)에는 운용프로그램으로 투표지분류프로그램, 집계출력프로그램, 이미지인식 엔진프로그램, 파일전송 프로그램 등이 있다.

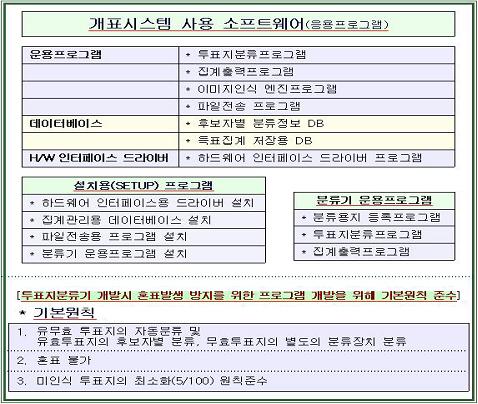

	^^^▲ 시스템 운용프로그램개표기 도입 당시 제작사가 밝힌 개표시스템에 사용하는 운용프로그램의 종류와 설치용 프로그램 등과 프로그램 개발시 준수해야할 기본원칙에 대해 보여준다.^^^

또 후보자별 분류정보 DB, 득표집계 저장용 DB 등 데이터베이스와 제어용 컴퓨터와 투표지분류기 사이를 연결시키는 인터페이스를 위한 하드웨어 인터페이스 드라이버 프로그램 등이 있다.

투표지분류기를 제어, 운용하는 제어용 컴퓨터에 운용프로그램을 쉽게 설치할 수 있도록 설치용(SETUP) 프로그램을 작성한다.

설치용 프로그램에 포함될 내용에는 투표지분류기 하드웨어 인터페이스용 드라이버 설치, 집계관리용 데이터베이스 설치, 파일전송용 프로그램 설치, 분류기 운용 프로그램 설치 등이다.

분류기 운용프로그램에는 분류용지 등록프로그램, 투표지분류프로그램, 집계출력프로그램 등이 있다.

투표지분류기는 도입당시 혼표 발생 방지를 위한 프로그램 개발을 위해 기본원칙을 준수해야 하며 이는 입찰공고 당시 규격서에서도 규정하고 있는 기본원칙과 동일한 내용이다.

기본원칙은 1. 유무효 투표지의 자동분류 및 유효투표지의 후보자별 분류 및 무효투표지의 별도의 분류장치로 분류하고, 2. 혼표 불가, 3. 미인식 투표지의 최소화(5/100)를 그 조건으로 하고 있다.

따라서 제작사 관계자의 말처럼 혼자서는 아무일도 할 수 없는 깡통인 투표지분류기가 제어용 컴퓨터와 이에 의해 구동. 제어되는 운용프로그램에 종속된 기기라면 이는 주변기기로 독자적이고 독립적인 기계장치로 부르기에는 어딘가 앞뒤가 안맞다.
